حفاظت از جان انسان‌ها و اموال در برابر آتش سوزی، همواره یکی از اولویت‌های اساسی در طراحی و ساخت و ساز نوین بوده است. سیستم‌های اعلام حریق به عنوان خط مقدم دفاعی در برابر حوادث آتش سوزی، نقشی حیاتی ایفا می‌کنند. در طول دهه‌ها، این سیستم‌ها تکامل یافته‌اند و از مدل‌های ساده تشخیص دود به سمت راهکارهای هوشمند و دقیق حرکت کرده‌اند. سیستم اعلام حریق آدرس پذیر نماینده نسل پیشرفته این فناوری‌هاست که با ارائه قابلیت‌های نظارت و کنترل دقیق‌تر، سطح ایمنی را به طرز چشمگیری ارتقا داده است.
سیستم اعلام حریق آدرس پذیر چیست؟
سیستم اعلام حریق آدرس پذیر یک شبکه هوشمند متشکل از تجهیزات متصل به یک پنل کنترل مرکزی (FACP) است که در آن، هر دستگاه (دتکتور، شستی، یا ماژول) دارای یک شناسه یا آدرس منحصر به فرد الکترونیکی است.
برخلاف سیستم‌های کانونشنال (متعارف) که تنها قادر به اعلام وقوع حریق در یک “ناحیه” کلی (مثلاً طبقه سوم) هستند، سیستم آدرس پذیر می‌تواند به طور دقیق اعلام کند که کدام “دستگاه” در کدام نقطه (مثلاً دتکتور شماره ۱۲ در اتاق سرور طبقه سوم) فعال شده است. این تمایز در دقت، اساس برتری این سیستم‌هاست. این قابلیت به تیم‌های واکنش اضطراری اجازه می‌دهد تا با سرعت و دقت بیشتری محل دقیق حادثه را شناسایی کرده و واکنش مناسب را انجام دهند.
بیشتر بخوانید: شستی اعلام حریق چیست؟

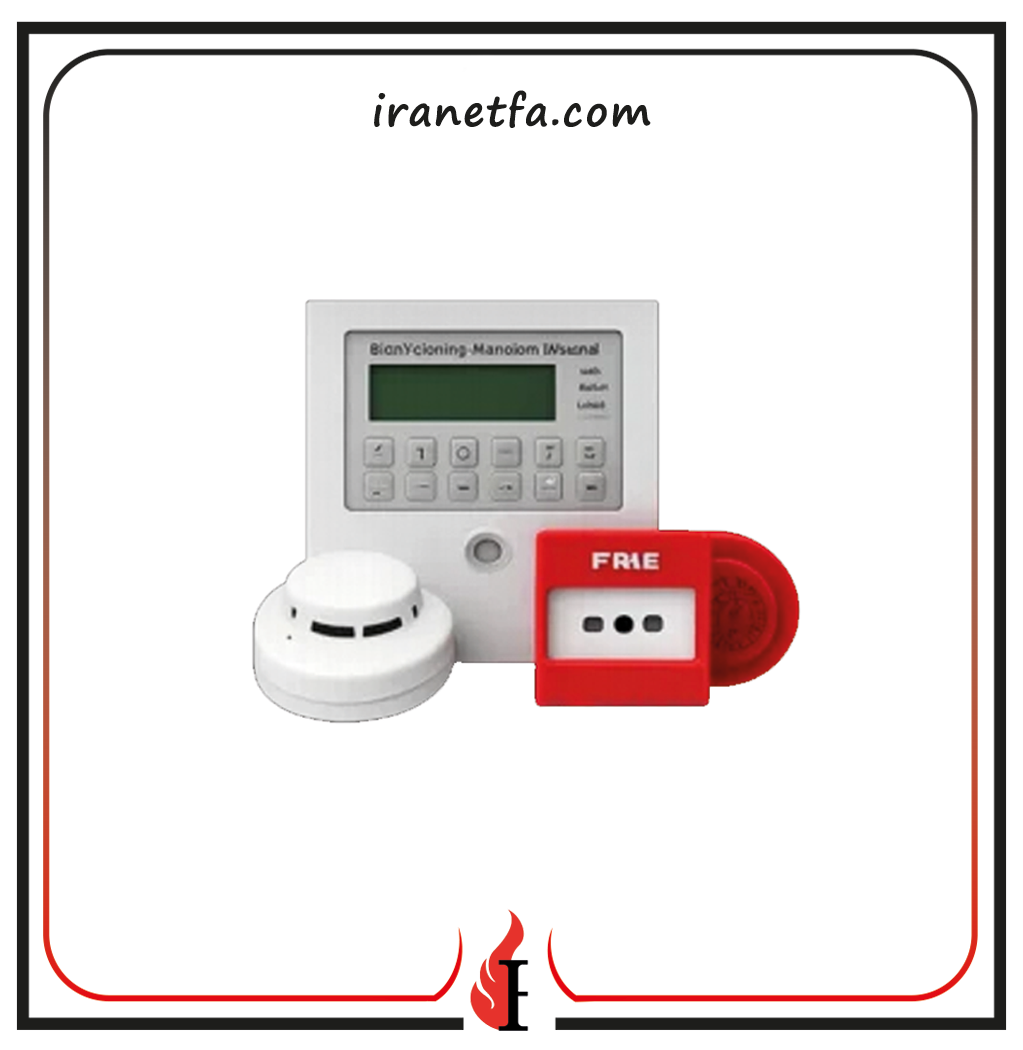

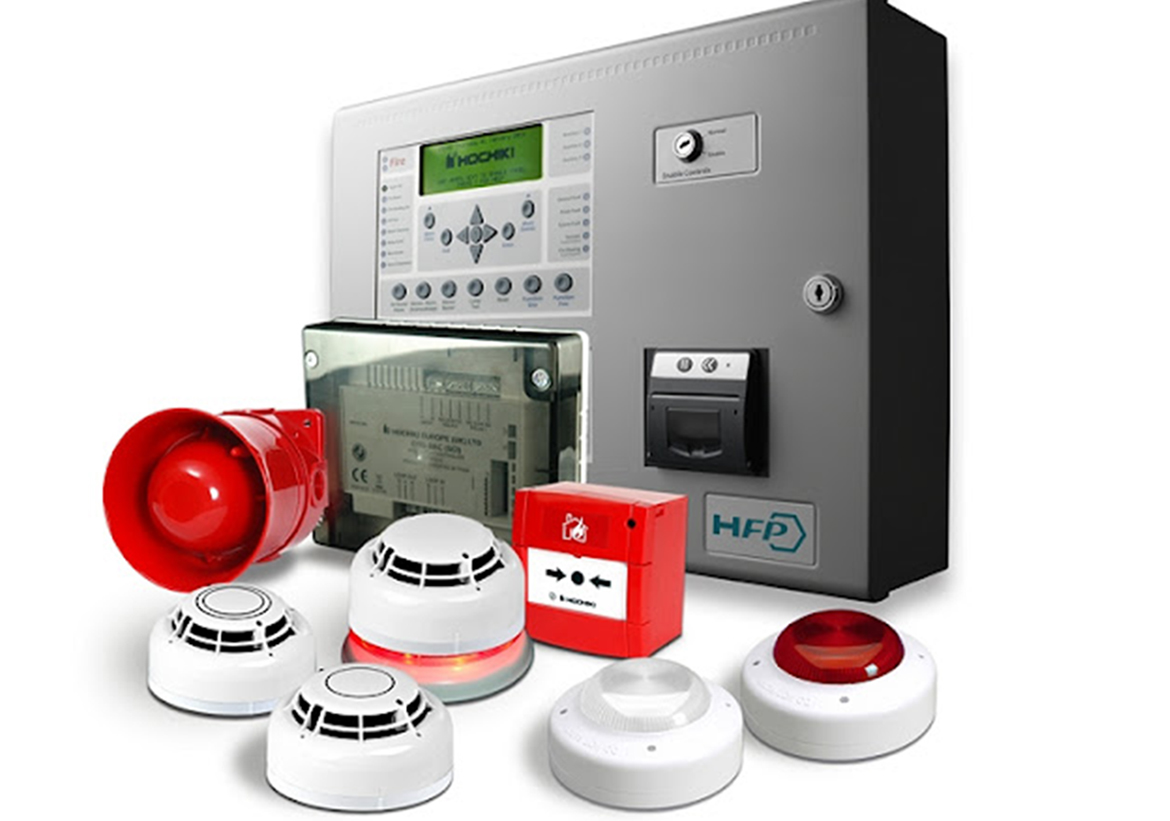

ساختار و قطعات اصلی سیستم اعلام حریق آدرس پذیر
پنل مرکزی : مغز سیستم است. تمام اطلاعات را از دتکتورها دریافت، پردازش و نمایش می‌دهد. این پنل‌ها اغلب دارای صفحه نمایش LCD یا لمسی هستند که آدرس و شرح محل دقیق حادثه را نمایش می‌دهند.
دتکتورهای آدرس‌پذیر: شامل دتکتورهای دود، حرارت و ترکیبی هستند. هر دتکتور دارای یک میکروپروسسور داخلی است که قابلیت‌های هوشمندی مانند تنظیم حساسیت و ارسال وضعیت لحظه‌ای خود را به پنل فراهم می‌کند.
ماژول‌های ورودی/خروجی: این ماژول‌ها امکان ارتباط سیستم اعلام حریق با سایر سیستم‌های ساختمان مانند آسانسورها، سیستم‌های تهویه مطبوع (HVAC)، درب‌های ضدحریق و سیستم‌های اطفاء حریق (مانند اسپرینکلر) را فراهم می‌کنند تا در زمان حریق، اقدامات کنترلی لازم به صورت خودکار انجام شود.
شاسی‌های اعلام حریق آدرس‌پذیر: دستگاه‌هایی که امکان اعلام حریق دستی را توسط افراد فراهم می‌کنند و مانند دتکتورها، آدرس مشخصی دارند.
آژیرها و فلاشرها : دستگاه‌های صوتی و نوری که برای هشدار دادن به ساکنین استفاده می‌شوند و می‌توانند به صورت آدرس‌پذیر یا توسط ماژول‌های کنترلی فعال شوند.
بیشتر بخوانید: انواع دتکتور اعلام حریق

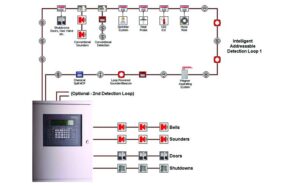

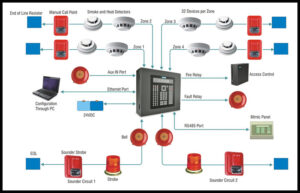

نحوه عملکرد سیستم اعلام حریق آدرس پذیر
هسته اصلی عملکرد سیستم آدرس پذیر بر پایه توپولوژی حلقه (Loop Topology) و پروتکل‌های ارتباطی هوشمند استوار است.
دستگاه‌های آدرس پذیر از طریق یک یا چند حلقه (Loop) به پنل مرکزی متصل می‌شوند. این لوپ‌ها معمولاً به صورت سری سیم‌کشی می‌شوند و اغلب از یک زوج سیم دو رشته‌ای استفاده می‌کنند که به صورت حلقوی به پنل باز می‌گردند (Topology Line).
پروتکل ارتباطی مورد استفاده، تعیین می‌کند که چگونه اطلاعات بین پنل و دستگاه‌ها مبادله شود. این پروتکل‌ها معمولاً دو طرفه هستند و شامل تبادل مداوم داده‌ها (Polling) برای اطمینان از سلامت دستگاه‌ها می‌باشند.
عملکرد یک سیستم آدرس پذیر در زمان وقوع حریق طی مراحل زیر صورت می‌گیرد:
شناسایی و جمع‌آوری داده‌ها: هنگامی که دتکتور دود به حدی از آستانه رسید، میکروپروسسور داخلی آن، داده‌های مرتبط (آدرس دستگاه، نوع خطا، سطح سنسور) را بسته‌بندی می‌کند.
ارسال سیگنال هوشمند (Data Packet): این بسته داده از طریق لوپ به سمت پنل مرکزی ارسال می‌شود.
پردازش داده‌ها در پنل مرکزی: پنل مرکزی (FACP) بسته داده را دریافت، آدرس دستگاه (مثلاً “Device ID: 147”) را دیکد می‌کند و بلافاصله محل دقیق حادثه را بر روی نمایشگر خود مشخص می‌نماید: “آتش‌سوزی در طبقه دوم، اتاق کنفرانس شرقی”. در این مرحله، سیستم می‌تواند مشخص کند که این هشدار مربوط به فعال شدن واقعی (Alarm) است یا صرفاً افزایش غیرعادی در آلودگی (Pre-Alarm).
فعال‌سازی خروجی‌ها: پس از تأیید هشدار، پنل بر اساس سناریوی از پیش برنامه‌ریزی شده، اقدامات لازم را انجام می‌دهد. فعال‌سازی آژیرهای منطقه‌ای، ارسال سیگنال به سیستم مدیریت ساختمان (BMS) برای توقف فن‌های تهویه مطبوع، فعال‌سازی سیستم‌های اطفاء حریق خودکار در صورت لزوم، باز کردن درب‌های خروج اضطراری.
شرکت ایران اطفا مجری مطمئن و با تجربه برای نصب و راه‌اندازی سیستم‌های اعلام حریق و اطفاء حریق و سیستم مدیریت دود میباشد ایران اطفا به شما کمک می‌کند تا در برابر آتش‌سوزی‌ها ایمن باشید. بهترین قیمت، بالاترین کیفیت را با ما تجربه کنید.
مزایا و ویژگی‌های برجسته سیستم اعلام حریق آدرس پذیر
انتخاب سیستم آدرس پذیر به جای سیستم‌های متعارف، منافع قابل توجهی در حوزه‌های دقت، نگهداری، و مقیاس‌پذیری به همراه دارد.
دقت بالا در شناسایی
همانطور که اشاره شد، بزرگترین مزیت، تعیین محل دقیق است. در یک ساختمان بزرگ، این تفاوت می‌تواند به معنای صرفه‌جویی حیاتی در زمان رسیدن نیروهای امدادی باشد؛ یک ثانیه در شرایط آتش‌سوزی می‌تواند تفاوت بین کنترل حادثه و فاجعه باشد.
سهولت نگهداری و عیب‌یابی
در سیستم‌های کانونشنال، در صورت بروز خطا (مانند قطع شدن سیم یا خرابی دتکتور)، اپراتور تنها می‌داند که یک مشکل در کل زون وجود دارد و باید به صورت فیزیکی تمامی دستگاه‌ها را تست کند. در مقابل، سیستم آدرس پذیر خطاها و وضعیت دستگاه‌ها را به صورت کدهای مشخص نمایش می‌دهد (مثلاً: “خطا در دتکتور ۱۷، اتصال کوتاه لوپ B”)، امکان تست از راه دور (Remote Testing) برای اطمینان از عملکرد صحیح هر دستگاه را فراهم می‌آورد، قابلیت تشخیص آلودگی و هشدار پیشگیرانه برای تمیزکاری را فراهم می‌کند.
انعطاف‌پذیری و مقیاس‌پذیری
این سیستم‌ها برای سازه‌هایی که در آینده احتمال گسترش دارند، ایده‌آل هستند. افزودن دتکتورهای جدید یا تغییر چیدمان فضاها به سادگی از طریق تعریف آدرس جدید در پنل مرکزی و اتصال فیزیکی دستگاه جدید به حلقه امکان‌پذیر است.
کاهش هزینه‌های نصب (در پروژه‌های متوسط و بزرگ)
اگرچه هزینه اولیه تجهیزات آدرس پذیر ممکن است بالاتر باشد، اما در پروژه‌های بزرگ، نیاز به کابل‌کشی‌های پیچیده مجزا برای هر زون (که در سیستم کانونشنال رایج است) کاهش می‌یابد. استفاده از توپولوژی لوپ به معنای استفاده از تعداد کمتری کابل اصلی برای پوشش مساحت وسیع‌تر است.
کنترل و مدیریت پیشرفته
قابلیت برنامه‌ریزی سناریوهای پیچیده (مانند فعال شدن آژیرهای طبقات بالایی قبل از طبقه فعلی حریق)، کنترل حساسیت‌های محیطی متغیر (مثلاً کاهش حساسیت در آشپزخانه‌ها در ساعات شلوغی) و امکان مانیتورینگ از راه دور از طریق شبکه‌های داده، سطح مدیریتی سیستم را به شدت بالا می‌برد.
بیشتر بخوانید: چرا انتخاب اعلام حریق الکس هوشمندانه است؟
معایب سیستم اعلام حریق آدرس‌پذیر
هزینه اولیه بالا: هزینه خرید پنل مرکزی و دتکتورهای آدرس‌پذیر به طور قابل توجهی بالاتر از تجهیزات کانونشنال است. این موضوع می‌تواند برای پروژه‌های کوچک با بودجه محدود یک مانع باشد.
نیاز به تخصص در نصب: نصب، پیکربندی، و برنامه‌ریزی سیستم‌های آدرس‌پذیر به دلیل پیچیدگی نرم‌افزاری و لزوم تخصیص آدرس‌های منحصربه‌فرد، نیازمند متخصصان آموزش‌دیده و ماهر است.
وابستگی به نرم‌افزار و برنامه‌ریزی: هرگونه تغییر یا تنظیم مجدد در سیستم، نیازمند دسترسی به نرم‌افزار و دانش فنی مربوط به برنامه‌ریزی پنل است. در صورت بروز مشکل در نرم‌افزار، عیب‌یابی می‌تواند وقت‌گیر باشد.
تعمیر و نگهداری تخصصی‌تر: اگرچه سیستم آدرس‌پذیر به سادگی خطا را اعلام می‌کند، اما تعویض یا تعمیر قطعات تخصصی آن ممکن است نیاز به قطعات یدکی گران‌تر و موجودی محدودتر داشته باشد.
کاربردهای سیستم اعلام حریق آدرس پذیر
به دلیل قابلیت اطمینان بالا و توانایی مدیریت تعداد زیادی نقطه نظارتی، سیستم‌های آدرس پذیر به استانداردی برای مکان‌هایی تبدیل شده‌اند که کوچکترین تأخیر یا خطای تشخیص می‌تواند عواقب فاجعه‌باری داشته باشد:
ساختمان‌های بلندمرتبه: جایی که تفکیک طبقات و نقاط تخلیه ضروری است.
مراکز داده: به دلیل حساسیت تجهیزات و نیاز به سیستم‌های اطفاء حریق دقیق و پیشگیری از آلارم‌های کاذب.
بیمارستان‌ها و مراکز درمانی: حفظ جان بیماران نیازمند سیستم‌های اعلام حریقی است که کمترین تداخل را با عملیات روزمره داشته و در صورت وقوع، دقیقاً محل خطر را مشخص کند.
کارخانجات بزرگ و انبارهای صنعتی: برای پایش محیط‌های دارای ریسک بالا یا فرآیندهای تولید حساس.
مجتمع‌های تجاری و اداری بزرگ: که شامل مناطق مختلف با کاربری‌های متفاوت (اداری، خدماتی، پارکینگ) هستند.
سیستم اعلام حریق آدرس پذیر صرفاً یک ارتقاء فنی نیست؛ بلکه یک تغییر پارادایم در رویکرد ما به ایمنی در برابر آتش سوزی است. ارائه اطلاعات دقیق، قابلیت عیب‌یابی پیشرفته، و انعطاف‌پذیری بالا، این سیستم‌ها را به انتخاب اول برای تمامی ساختمان‌های مدرن و پیچیده تبدیل کرده است. در عصر تکنولوژی، اتکا به سیستم‌هایی که تنها “نزدیک به محل حریق” را اعلام می‌کنند، دیگر پاسخگوی الزامات ایمنی نیست.
برای اطمینان از بالاترین سطح حفاظت و انطباق کامل با استانداردها، طراحی، انتخاب تجهیزات، و نصب سیستم اعلام حریق آدرس پذیر باید همواره توسط مهندسان و متخصصان دارای صلاحیت انجام پذیرد، با گروه مهندسی ایران اطفا بهترین راهکار هوشمند اعلام حریق را متناسب با نیاز پروژه با بالاترین کیفیت را تجربه میکنید.
سوالات پرتکرار (FAQ)
1. هزینه‌های اولیه و نگهداری سیستم آدرس پذیر در مقایسه با متعارف چگونه است؟
هزینه اولیه تجهیزات آدرس پذیر (به دلیل وجود پردازنده‌های داخلی در هر دستگاه) معمولاً ۲۰ تا ۳۰ درصد بالاتر از تجهیزات متعارف است. با این حال، در پروژه‌های بزرگ، به دلیل کاهش قابل توجه در هزینه نیروی کار نصب و کابل‌کشی، این تفاوت اولیه جبران می‌شود. در بلندمدت، هزینه‌های نگهداری سیستم آدرس پذیر به مراتب کمتر است زیرا عیب‌یابی سریع و خودکار بوده و زمان کمتری برای تعمیرات صرف می‌شود.
2. طول مجاز هر لوپ در سیستم‌های آدرس پذیر چقدر است و چه تعداد دستگاه می‌تواند پشتیبانی کند؟
طول مجاز لوپ‌ها کاملاً وابسته به پروتکل ارتباطی مورد استفاده توسط سازنده (مانند Apollo، Hochiki، System Sensor) و قطر سیم‌کشی است. به طور معمول، برای سیم‌های مسی با قطر استاندارد، طول لوپ می‌تواند بین ۱۰۰۰ تا ۲۰۰۰ متر متغیر باشد. تعداد دستگاه‌های قابل پشتیبانی در یک لوپ نیز معمولاً بین ۱۲۷ تا ۲۵۴ دستگاه آدرس پذیر است که این امر، مقیاس‌پذیری سیستم را بسیار افزایش می‌دهد.
3.قابلیت ایزوله‌سازی در سیستم‌های آدرس پذیر چه اهمیتی دارد؟
ایزولاتورها برای تضمین پایداری سیستم حیاتی هستند. در یک لوپ، اگر یک دستگاه (مانند یک شستی خراب) دچار اتصال کوتاه شود، بدون وجود ایزولاتور، کل حلقه از کار می‌افتد و پنل قادر به برقراری ارتباط با هیچ دستگاه دیگری نخواهد بود. ایزولاتورها به محض تشخیص اتصال کوتاه، آن بخش از لوپ را ایزوله کرده و به بقیه دستگاه‌ها اجازه می‌دهند تا به طور عادی به کار خود ادامه دهند.
4. استاندارد مرجع بین‌المللی برای نصب و طراحی سیستم آدرس پذیر چیست؟
استاندارد اصلی و جامع بین‌المللی برای سیستم‌های اعلام حریق، کد ملی حفاظت از آتش‌سوزی (NFPA 72) است که به عنوان “National Fire Alarm and Signaling Code” شناخته می‌شود. این کد تمامی جنبه‌های طراحی، نصب، آزمایش، و نگهداری سیستم‌های اعلام حریق، شامل سیستم‌های آدرس پذیر را پوشش می‌دهد. در اروپا، استاندارد EN 54 چارچوب‌های سخت‌گیرانه‌ای برای تاییدیه تجهیزات وضع کرده است.
5. آیا سیستم آدرس پذیر می‌تواند با سیستم‌های مدیریت ساختمان (BMS) یکپارچه شود؟
بله، یکی از نقاط قوت عمده سیستم‌های آدرس پذیر توانایی آن‌ها در یکپارچه‌سازی با سایر سیستم‌های هوشمند ساختمان است. از طریق ماژول‌های رابط (Gateway) و پروتکل‌های ارتباطی استاندارد مانند BACnet یا Modbus، پنل اعلام حریق می‌تواند اطلاعات دقیق حریق را به BMS منتقل کند تا اقدامات هماهنگی مانند قفل کردن آسانسورها، کنترل تهویه، یا اطلاع‌رسانی به بخش امنیت مرکزی به صورت خودکار انجام پذیرد.
