سیستم اعلام حریق متعارف

سیستم اعلام حریق متعارف چیست؟

سیستم اعلام حریق متعارف یا Conventional Fire Alarm System نوعی سیستم تشخیص و هشدار حریق است که در آن بخش‌های مختلف ساختمان به زون‌های مجزا تقسیم می‌شوند. تجهیزات تشخیص و اعلام حریق هر زون از طریق مدار مربوط به همان زون به پنل مرکزی متصل می‌شوند و پنل وضعیت عادی، خطا یا حریق را برای هر بخش نمایش می‌دهد.

برای مثال می‌توان یک طبقه، یک بخش مشخص از ساختمان یا مجموعه‌ای از فضاهای مرتبط را به‌عنوان یک زون تعریف کرد. اگر یکی از دتکتورها یا شستی‌های آن زون فعال شود، پنل اعلام حریق متعارف زون درگیر را مشخص می‌کند؛ اما برخلاف سیستم آدرس‌پذیر، معمولاً هویت دقیق تجهیز فعال‌شده را به‌صورت مجزا نمایش نمی‌دهد.

این ساختار باعث شده سیستم متعارف برای پروژه‌هایی که تفکیک محل حادثه در سطح زون پاسخ‌گوی نیاز طراحی است، همچنان گزینه‌ای کاربردی باشد. نوع کاربری، وسعت ساختمان، تعداد طبقات، مسیرهای دسترسی، تعداد زون‌های مورد نیاز و ضوابط ایمنی باید پیش از انتخاب نهایی سیستم بررسی شوند.

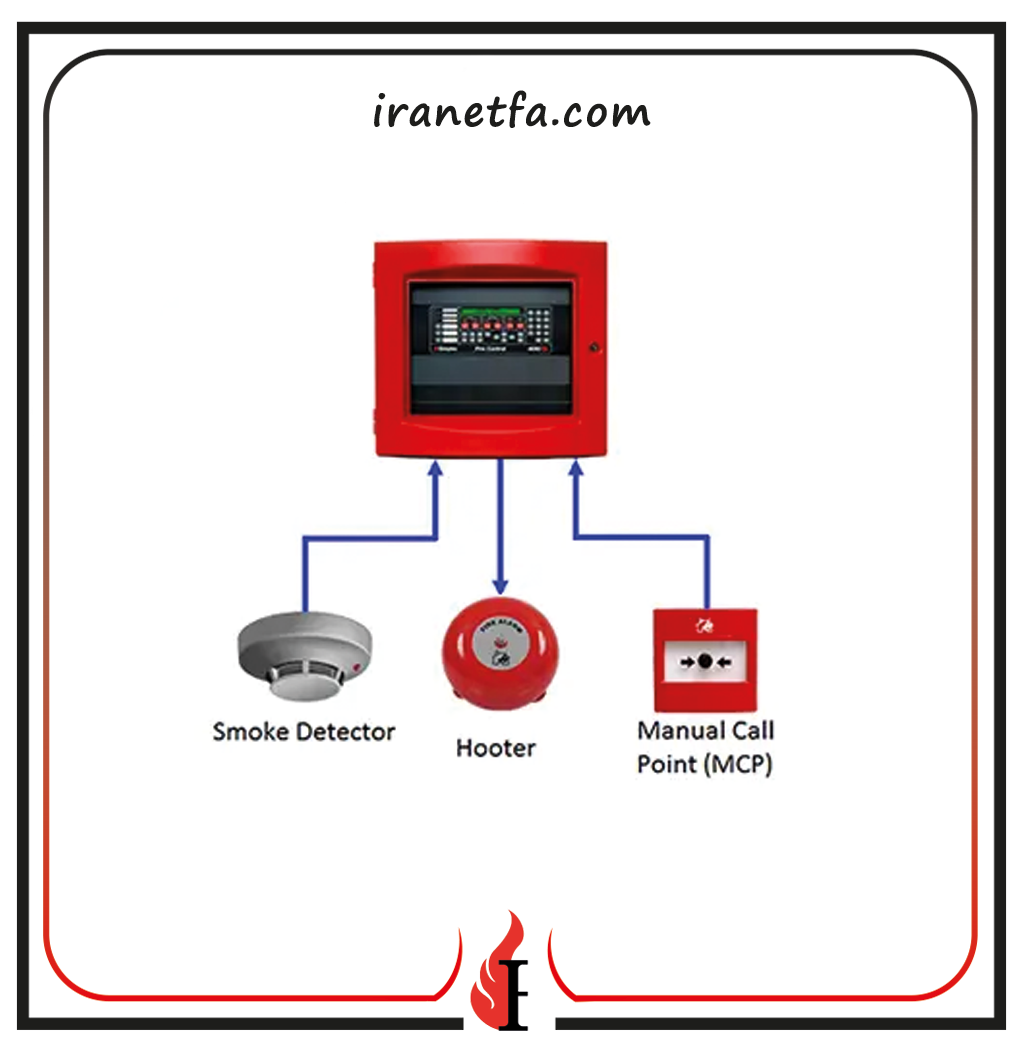

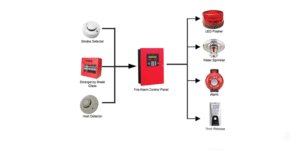

سیستم اعلام حریق متعارف چگونه کار می‌کند؟

عملکرد سیستم با پایش مداوم تجهیزات تشخیص حریق آغاز می‌شود. هرگاه یکی از دتکتورها شرایطی مطابق معیار عملکرد خود تشخیص دهد، یا شخصی شستی اعلام حریق را فعال کند، سیگنال مربوط به زون به پنل مرکزی منتقل می‌شود.

تشخیص دود یا افزایش دما

دتکتورهای دود و حرارت وظایف متفاوتی دارند. دتکتور دود متعارف برای تشخیص ذرات دود طراحی می‌شود، در حالی که دتکتور حرارتی به شرایط مشخص دمایی واکنش نشان می‌دهد. انتخاب نوع دتکتور باید بر اساس شرایط محیط انجام شود؛ زیرا تجهیز مناسب برای یک دفتر اداری الزاماً برای آشپزخانه، موتورخانه یا فضای صنعتی مناسب نیست.

انتقال سیگنال به پنل مرکزی

پس از فعال شدن تجهیز ورودی، پنل تغییر وضعیت مدار را تشخیص داده و زون مربوطه را مشخص می‌کند. به این ترتیب مسئول ساختمان یا تیم ایمنی متوجه می‌شود هشدار از کدام بخش کلی ساختمان دریافت شده است و می‌تواند بررسی محل را سریع‌تر آغاز کند.

فعال شدن هشدارهای صوتی و بصری

پس از ورود سیستم به وضعیت حریق، پنل بر اساس طراحی و برنامه عملکرد پروژه می‌تواند مدارهای هشدار را فعال کند. آژیرها برای اعلام صوتی و فلاشرها یا آژیر فلاشرها برای ایجاد هشدار بصری به کار می‌روند تا افراد حاضر در ساختمان از شرایط اضطراری آگاه شوند.

فرمان به تجهیزات جانبی

در پروژه‌هایی که از ابتدا برای این هدف طراحی شده‌اند، پنل اعلام حریق می‌تواند از طریق خروجی‌ها یا رابط‌های مناسب با بخش‌هایی مانند کنترل دود، درهای مرتبط با ایمنی حریق، تجهیزات کنترلی ساختمان یا سایر سامانه‌های ایمنی ارتباط داشته باشد. نوع این ارتباط باید در نقشه و سناریوی حریق پروژه مشخص شود و نمی‌توان آن را برای تمام ساختمان‌ها یکسان در نظر گرفت.

کاربرد سیستم اعلام حریق متعارف

اعلام حریق متعارف معمولاً در پروژه‌هایی مورد توجه قرار می‌گیرد که ساختار ساختمان نسبتاً ساده است و شناسایی محل هشدار در سطح زون، نیاز بهره‌بردار را تأمین می‌کند. بنابراین نمی‌توان صرفاً بر اساس تعداد طبقات تصمیم گرفت که یک ساختمان حتماً باید متعارف یا آدرس‌پذیر باشد.

از جمله فضاهایی که بسته به طراحی پروژه می‌توان از سیستم متعارف در آن‌ها استفاده کرد عبارت‌اند از:

• ساختمان‌های مسکونی و مجتمع‌های با ساختار ساده؛
• دفاتر و ساختمان‌های اداری؛
• فروشگاه‌ها و واحدهای تجاری؛
• مدارس، آموزشگاه‌ها و مراکز آموزشی؛
• کارگاه‌ها و انبارهای کوچک یا متوسط؛
• ساختمان‌های خدماتی و عمومی؛
• بخش‌هایی از پروژه‌های صنعتی که طراحی زون‌بندی برای آن‌ها مناسب باشد.

در نهایت، انتخاب نوع سیستم باید بر اساس ارزیابی پروژه، ضوابط مرجع، نقشه معماری و سناریوی ایمنی حریق انجام شود؛ نه صرفاً بر اساس قیمت تجهیزات.

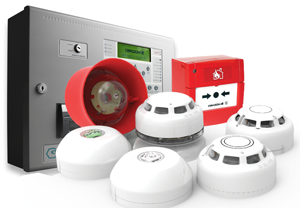

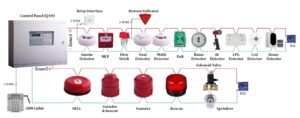

تجهیزات سیستم اعلام حریق متعارف

عملکرد صحیح یک سیستم متعارف به هماهنگی میان تجهیزات تشخیص، کنترل و هشدار وابسته است. کیفیت یک قطعه به‌تنهایی نمی‌تواند عملکرد کل سیستم را تضمین کند و سازگاری تجهیزات با پنل مرکزی، سیم‌کشی صحیح و طراحی مناسب اهمیت زیادی دارد.

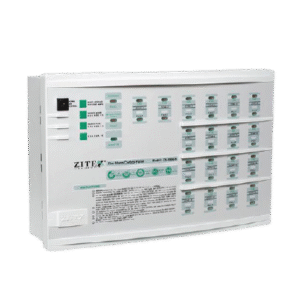

کنترل پنل اعلام حریق متعارف

کنترل پنل اعلام حریق متعارف مرکز دریافت، پردازش و نمایش وضعیت سیستم است. مدارهای زون، تجهیزات هشداردهنده و منبع تغذیه به ساختار کنترلی پنل مرتبط هستند و پنل وضعیت‌هایی مانند حریق یا خطا را نمایش می‌دهد.

ظرفیت پنل باید با تعداد زون‌های مورد نیاز پروژه هماهنگ باشد. پنل‌های متعارف در ظرفیت‌های مختلف تولید می‌شوند و انتخاب ظرفیت صرفاً با شمارش طبقات انجام نمی‌شود؛ بلکه نحوه تقسیم‌بندی فضاها و طراحی سیستم نیز تعیین‌کننده است.

دتکتور دود متعارف

دتکتور دود برای شناسایی ذرات ناشی از حریق در محیط استفاده می‌شود. مدل‌های نقطه‌ای نوری یا Photoelectric از گزینه‌های رایج در بسیاری از سیستم‌های ساختمانی هستند. محل نصب و نوع دتکتور باید متناسب با شرایط فضا انتخاب شود تا احتمال تشخیص مناسب افزایش پیدا کند و عوامل محیطی موجب هشدارهای ناخواسته نشوند.

دتکتور حرارتی متعارف

دتکتور حرارتی در محیط‌هایی کاربرد دارد که معیار تشخیص مبتنی بر دما برای شرایط فضا مناسب‌تر است. بسته به مدل، تجهیز می‌تواند نسبت به رسیدن دما به سطح تعیین‌شده، نرخ افزایش دما یا ترکیبی از این شرایط واکنش نشان دهد.

انتخاب دتکتور حرارتی برای هر محیط باید بر اساس کلاس و مشخصات فنی محصول انجام شود؛ بنابراین تعیین یک دمای ثابت برای تمام دتکتورهای حرارتی صحیح نیست.

شستی اعلام حریق متعارف

شستی اعلام حریق امکان اعلام دستی خطر را فراهم می‌کند. اگر فردی پیش از عملکرد دتکتورها نشانه‌های حریق را مشاهده کند، می‌تواند با فعال کردن شستی، سیگنال هشدار را به سیستم ارسال کند.

جانمایی شستی‌ها باید بر اساس نقشه، مسیرهای تردد و الزامات استاندارد پروژه انجام شود تا در شرایط اضطراری قابل دسترسی باشند.

آژیر، فلاشر و آژیر فلاشر متعارف

پس از تشخیص حریق، مرحله هشدار به افراد اهمیت زیادی دارد. آژیرها هشدار صوتی ایجاد می‌کنند و تجهیزات هشدار بصری با نور چشمک‌زن برای جلب توجه افراد مورد استفاده قرار می‌گیرند. در برخی پروژه‌ها نیز آژیر و فلاشر در یک تجهیز واحد ترکیب می‌شوند.

شدت صوت، مشخصات فلاشر، جریان مصرفی، ولتاژ کاری، درجه حفاظت و سازگاری تجهیز با پنل باید بر اساس دیتاشیت محصول و طراحی پروژه کنترل شود.

مزایای سیستم اعلام حریق متعارف

دلیل استفاده گسترده از سیستم Conventional فقط قیمت آن نیست. در پروژه مناسب، ساختار ساده این سیستم می‌تواند طراحی، بهره‌برداری و نگهداری را قابل فهم‌تر کند.

ساختار ساده و مشخص

تفکیک سیستم به زون‌های مشخص باعث می‌شود بهره‌بردار بتواند وضعیت بخش‌های مختلف ساختمان را روی پنل مشاهده کند. این ساختار برای پروژه‌هایی که نیازی به شناسایی تک‌تک تجهیزات ندارند می‌تواند کافی باشد.

هزینه اولیه مناسب در بسیاری از پروژه‌ها

در بسیاری از پروژه‌های کوچک‌تر و با تعداد زون محدود، هزینه تجهیزات و راه‌اندازی سیستم متعارف می‌تواند نسبت به یک سامانه آدرس‌پذیر کمتر باشد. البته هزینه نهایی به نقشه، کابل‌کشی، برند تجهیزات و شرایط اجرایی وابسته است.

عیب‌یابی قابل فهم در سطح مدار و زون

پنل می‌تواند بروز خطا یا حریق را در مدار مربوط به یک زون مشخص کند. این موضوع بررسی اولیه سیستم را ساده‌تر می‌کند، هرچند برای یافتن تجهیز دقیق ممکن است بررسی فیزیکی زون لازم باشد.

تنوع تجهیزات و پنل

پنل‌ها، دتکتورها، شستی‌ها و تجهیزات هشدار متعارف در مدل‌های متنوع تولید می‌شوند. با این حال، سازگاری فنی تجهیزات باید پیش از خرید بررسی شود و نباید صرفاً به دلیل متعارف بودن دو محصول، سازگاری آن‌ها را قطعی دانست.

محدودیت‌های سیستم اعلام حریق متعارف

شناخت محدودیت‌ها به همان اندازه شناخت مزایا اهمیت دارد. سیستم متعارف برای تمام پروژه‌ها بهترین گزینه نیست و در ساختمان‌های پیچیده ممکن است سیستم آدرس‌پذیر مزیت بیشتری داشته باشد.

عدم نمایش آدرس دقیق تجهیز

در ساختار معمول سیستم متعارف، پنل زون وقوع هشدار را نمایش می‌دهد اما آدرس دقیق دتکتور یا شستی را مانند سیستم آدرس‌پذیر در اختیار کاربر قرار نمی‌دهد. در یک زون بزرگ، این موضوع می‌تواند بررسی محل دقیق هشدار را زمان‌برتر کند.

توسعه وابسته به ظرفیت پنل و مدارها

اگر در آینده ساختمان توسعه پیدا کند یا زون‌های بیشتری مورد نیاز باشد، باید ظرفیت پنل و زیرساخت سیم‌کشی موجود بررسی شود. توسعه سیستم متعارف ممکن است به مدار یا پنل جدید نیاز داشته باشد.

حجم سیم‌کشی وابسته به طراحی زون‌ها

هر زون دارای مسیر و مدار مربوط به خود است. با افزایش تعداد زون‌ها و گستردگی ساختمان، مسیرهای کابل‌کشی نیز می‌توانند افزایش پیدا کنند؛ به همین دلیل مقایسه هزینه متعارف و آدرس‌پذیر باید بر اساس نقشه واقعی پروژه انجام شود.

تفاوت سیستم اعلام حریق متعارف و آدرس‌پذیر

مهم‌ترین تفاوت این دو سیستم در نحوه شناسایی و مدیریت تجهیزات است. در سیستم متعارف، اطلاعات عمدتاً در سطح زون نمایش داده می‌شود، در حالی که در سیستم اعلام حریق آدرس‌پذیر تجهیزات دارای شناسه یا آدرس هستند و پنل می‌تواند محل تجهیز درگیر را با دقت بیشتری مشخص کند.

هیچ‌کدام از این دو فناوری را نمی‌توان بدون بررسی پروژه به‌صورت مطلق بهتر دانست. معیار صحیح، انتخاب سیستمی است که الزامات ایمنی، توسعه آینده، کاربری ساختمان و نیاز بهره‌بردار را بهتر تأمین کند.

استانداردهای سیستم اعلام حریق متعارف

طراحی سیستم اعلام حریق تنها به انتخاب تجهیزات استاندارد محدود نمی‌شود. نحوه طراحی، نصب، راه‌اندازی، تست و نگهداری نیز باید بر اساس استاندارد و ضوابط مرجع پروژه انجام شود.

سری استاندارد EN 54

سری EN 54 بخش‌های مختلف تجهیزات سیستم اعلام حریق را پوشش می‌دهد. از جمله EN 54-2 برای تجهیزات کنترل و نمایش، EN 54-4 برای منبع تغذیه، EN 54-5 برای دتکتورهای حرارتی نقطه‌ای، EN 54-7 برای دتکتورهای دود نقطه‌ای، EN 54-11 برای شستی‌های اعلام حریق، EN 54-3 برای تجهیزات هشدار صوتی و EN 54-23 برای تجهیزات هشدار بصری.

NFPA 72

NFPA 72 با عنوان National Fire Alarm and Signaling Code یکی از مراجع شناخته‌شده در زمینه سیستم‌های اعلام و سیگنالینگ حریق است و موضوعاتی مانند مدارها، تجهیزات آغازگر، هشداردهنده‌ها، کنترل‌ها، بازرسی، تست و نگهداری را پوشش می‌دهد. استاندارد مرجع هر پروژه باید پیش از طراحی مشخص شود.

BS 5839

مجموعه استاندارد BS 5839 نیز توصیه‌هایی برای طراحی، نصب، راه‌اندازی و نگهداری سیستم‌های تشخیص و اعلام حریق در ساختمان‌ها ارائه می‌کند. برای ساختمان‌های غیرمسکونی، نسخه فعلی BS 5839-1:2025 است.

راهنمای انتخاب سیستم اعلام حریق متعارف

پیش از خرید تجهیزات، ابتدا باید مشخص شود که آیا ساختار متعارف واقعاً با نیاز پروژه هماهنگ است یا خیر. تصمیم‌گیری فقط بر اساس «ارزان‌تر بودن» می‌تواند در آینده باعث هزینه‌های اضافی یا محدودیت در توسعه شود.

در بررسی اولیه پروژه، موارد زیر اهمیت دارند:

• نوع کاربری ساختمان و سطح ریسک هر بخش؛
• مساحت، تعداد طبقات و پلان معماری؛
• تعداد و نحوه تفکیک زون‌های مورد نیاز؛
• نوع دتکتور مناسب برای هر فضا؛
• شرایط محیطی مانند بخار، گردوغبار، رطوبت یا دمای غیرعادی؛
• تعداد شستی‌ها و تجهیزات هشداردهنده؛
• ظرفیت پنل و منبع تغذیه؛
• احتمال توسعه ساختمان در آینده؛
• استاندارد و تأییدیه تجهیزات؛
• امکان تأمین قطعات و خدمات نگهداری.

پس از مشخص شدن این موارد می‌توان ظرفیت پنل، تعداد تجهیزات و ساختار سیم‌کشی را با دقت بیشتری تعیین کرد.

نصب و اجرای سیستم اعلام حریق متعارف

کیفیت نصب تأثیر مستقیمی بر قابلیت اعتماد سیستم دارد. مسیر کابل‌ها، تفکیک زون‌ها، قطبیت تجهیزات، اتصالات، مقاومت انتهای خط در سیستم‌هایی که از آن استفاده می‌کنند، ظرفیت منبع تغذیه و باتری پشتیبان باید مطابق دستورالعمل سازنده و طراحی پروژه اجرا شوند.

پس از نصب نیز تنها روشن شدن پنل به معنای پایان کار نیست. تجهیزات باید آزمایش شوند، عملکرد زون‌ها کنترل شود، آژیرها و فلاشرها تست شوند و وضعیت خطا، برق اصلی و منبع تغذیه پشتیبان بررسی شود.

نگهداری سیستم اعلام حریق متعارف

سیستم اعلام حریق یک تجهیز ایمنی فعال است و باید در طول دوره بهره‌برداری تحت برنامه بازرسی، آزمایش و نگهداری قرار داشته باشد. آلودگی دتکتورها، آسیب کابل، شل شدن اتصالات، خرابی باتری یا تغییرات ساختمانی می‌توانند بر عملکرد سیستم تأثیر بگذارند.

فاصله زمانی و روش انجام تست‌ها باید بر اساس استاندارد مرجع پروژه، الزامات محلی، دستورالعمل سازنده و برنامه نگهداری ساختمان تعیین شود.

قیمت سیستم اعلام حریق متعارف

قیمت سیستم اعلام حریق متعارف یک عدد ثابت نیست؛ زیرا هزینه نهایی از مجموع تجهیزات، سیم‌کشی و عملیات اجرایی پروژه تشکیل می‌شود. دو ساختمان با مساحت مشابه نیز ممکن است به دلیل تعداد زون‌ها یا شرایط معماری متفاوت، هزینه اجرای یکسانی نداشته باشند.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• ظرفیت و برند پنل کنترل؛
• تعداد زون‌های مورد نیاز؛
• تعداد و نوع دتکتورهای دود و حرارت؛
• تعداد شستی‌ها؛
• تعداد آژیر، فلاشر یا آژیر فلاشر؛
• منبع تغذیه و ظرفیت باتری پشتیبان؛
• متراژ کابل‌کشی و شرایط اجرای مسیرها؛
• تجهیزات جانبی و رابط‌های مورد نیاز؛
• هزینه نصب، تست و راه‌اندازی.

بنابراین برای برآورد واقعی هزینه بهتر است ابتدا نقشه و مشخصات پروژه بررسی شود و سپس لیست تجهیزات مورد نیاز تهیه گردد. خرید تجهیزات تنها بر اساس پایین‌ترین قیمت، بدون توجه به سازگاری و تأییدیه محصول، می‌تواند قابلیت اعتماد کل سیستم را تحت تأثیر قرار دهد.
